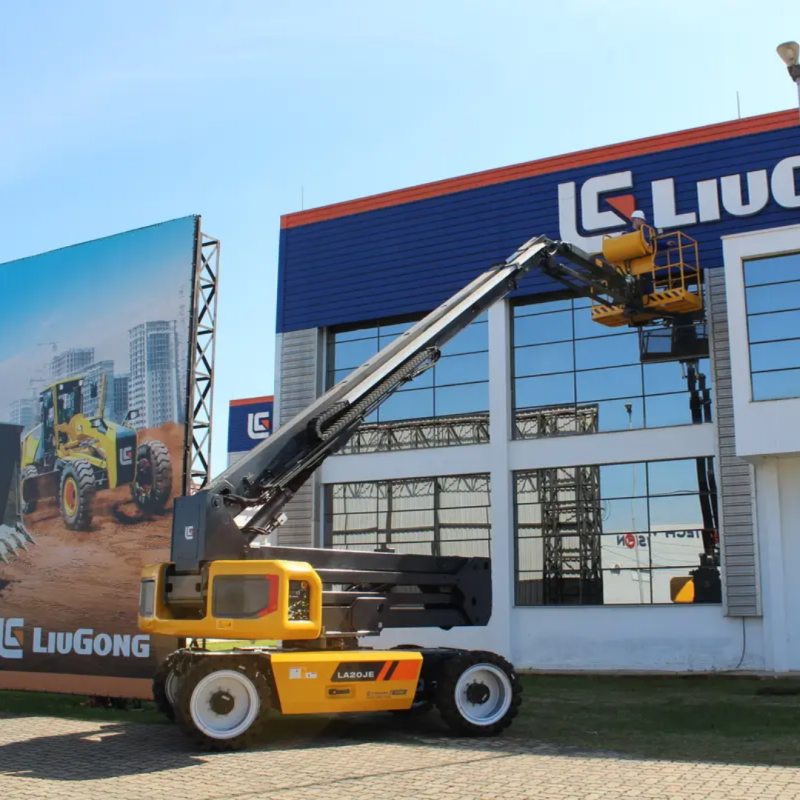

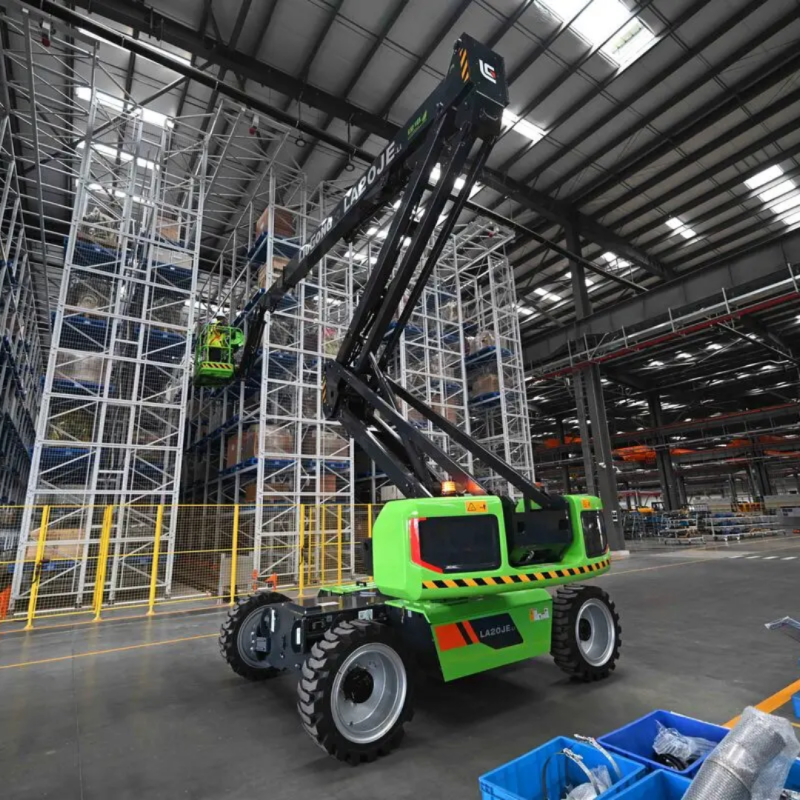

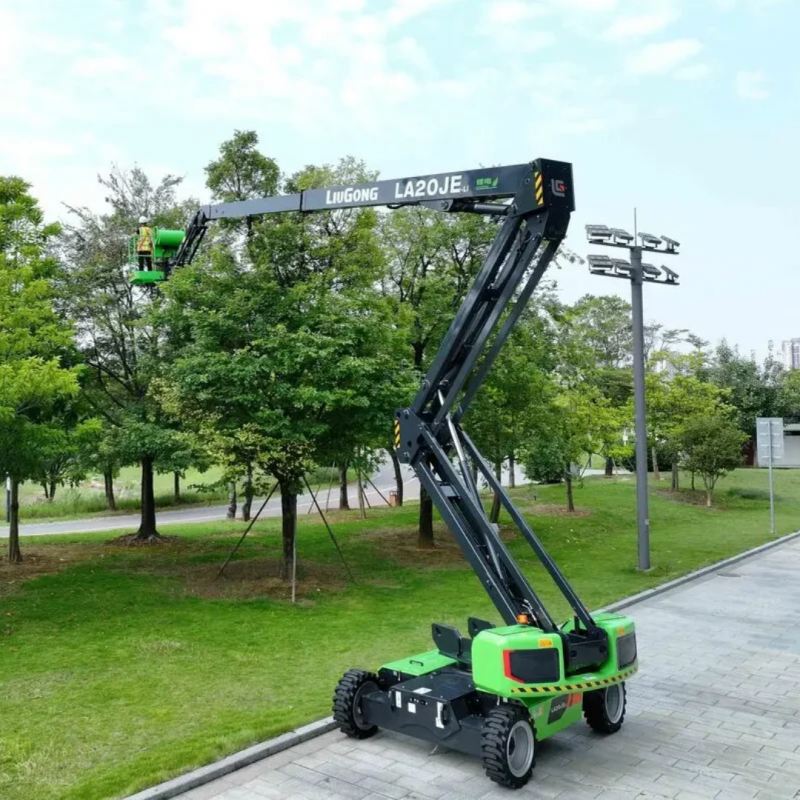

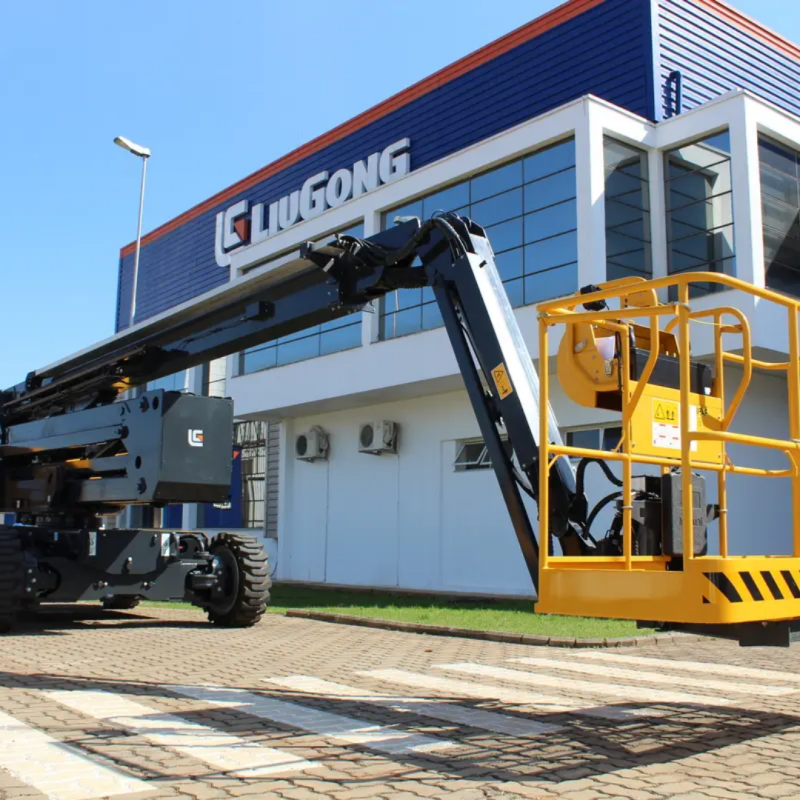

Plataforma Elevatória Móvel Articulada - LA20JE

Altura de Trabalho Máxima: 22,2 m (72'10")

Altura Máxima da Plataforma: 20,2 m (66'3")

Amplitude Máxima de Operação: 13,2 m (43'3")

Alcance Horizontal Máximo: 12,6 m (41'4")

Altura Máxima no Alcance Máximo: 8,3 m (27'3")

Tamanho da Plataforma (CxLxA): 1,83 x 0,76 x 1,1m (6' x 2'6" x 3'7")

A. Comprimento (Retraída/Transporte): 8,87 m (29'1")
B. Largura (Retraída/Transporte): 2,42 / 2,29 m (7'11" / 7'6")
C. Altura (Retraída/Transporte): 2,32 / 2,2 m (7'7" / 7'3")
D. Folga do Solo: 0,31 m (1')
E. Distância entre Eixos: 2,5 m (8'2")

Capacidade de Carga 260 kg (573 lb)
Ocupantes Máximos 2
Rotação da Plataforma ± 90°
Comprimento do Jib 1,85 m (6')
Rotação Vertical do Jib (Para Cima/Baixo) -65° ~ +70°
Rotação da Mesa de Giro 360° Continuous
Giro Traseiro da Mesa de Giro
(Lança Elevada/Retraída)
0 / 0,72 m (0 / 2'4")
Velocidade de Deslocamento (Retraída) 5 km/h (3.1 mph)
Velocidade de Deslocamento (Elevada) 0,6 km/h (0.4 mph)
Capacidade de Vencer Rampa (Inclinação) 45 %
Inclinação Máxima de Trabalho X 5° / Y 5°
Raio de Giro (Interno/Externo) 2,4 / 5,5 m (7'10" / 18')
Tamanho do Pneu (Sólido) 33 x 12 -20
Tipo de Tração e Direção 4WD x 2WS

Bateria (Lítio) 48 V / 460 Ah
Carregador 48 V / 60 A
Motor de Elevação AC 10 kW
Motor de Deslocamento AC 3,3 kW
Unidade de Potência Auxiliar 12 V / DC
Capacidade do Tanque Hidráulico 93 L (24 gal)
